Une broche de terre visible sur chaque prise murale ne garantit rien. Le conducteur vert-jaune peut remonter jusqu’au tableau sans jamais être raccordé à une électrode enfouie dans le sol. Pour trancher, il faut aller au-delà de l’inspection visuelle et mesurer la résistance de la boucle de terre.
Résistance de terre et continuité du conducteur de protection : les deux mesures à distinguer
La mise à la terre d’une maison repose sur deux maillons indépendants. Le premier est l’électrode de terre (piquet, boucle en fond de fouille ou conducteur enfoui) dont la résistance, exprimée en ohms, conditionne l’évacuation du courant de défaut. Le second est la continuité du conducteur de protection (fil vert-jaune) entre chaque prise et la barrette de terre au tableau.
A lire également : Quelle maison pour 400000 € ?
Un contrôleur de terre (telluromètre) injecte un courant entre l’électrode et des piquets auxiliaires pour mesurer la résistance de la boucle. Un simple multimètre, lui, ne peut vérifier que la continuité du conducteur de protection entre deux points. Confondre les deux revient à déclarer une installation conforme alors qu’un seul maillon a été testé.
Nous recommandons de toujours commencer par la mesure de continuité au tableau, puis de passer à la résistance de terre si le premier test est concluant. Un conducteur de protection coupé ou mal serré rend la valeur de résistance de l’électrode sans objet, puisque le courant de fuite ne pourra pas l’atteindre.
A lire également : Comment améliorer le DPE d'une maison ancienne ?
Vérifier la mise à la terre sans ouvrir le tableau électrique
Avant de manipuler quoi que ce soit, un examen visuel fournit déjà des indices fiables.

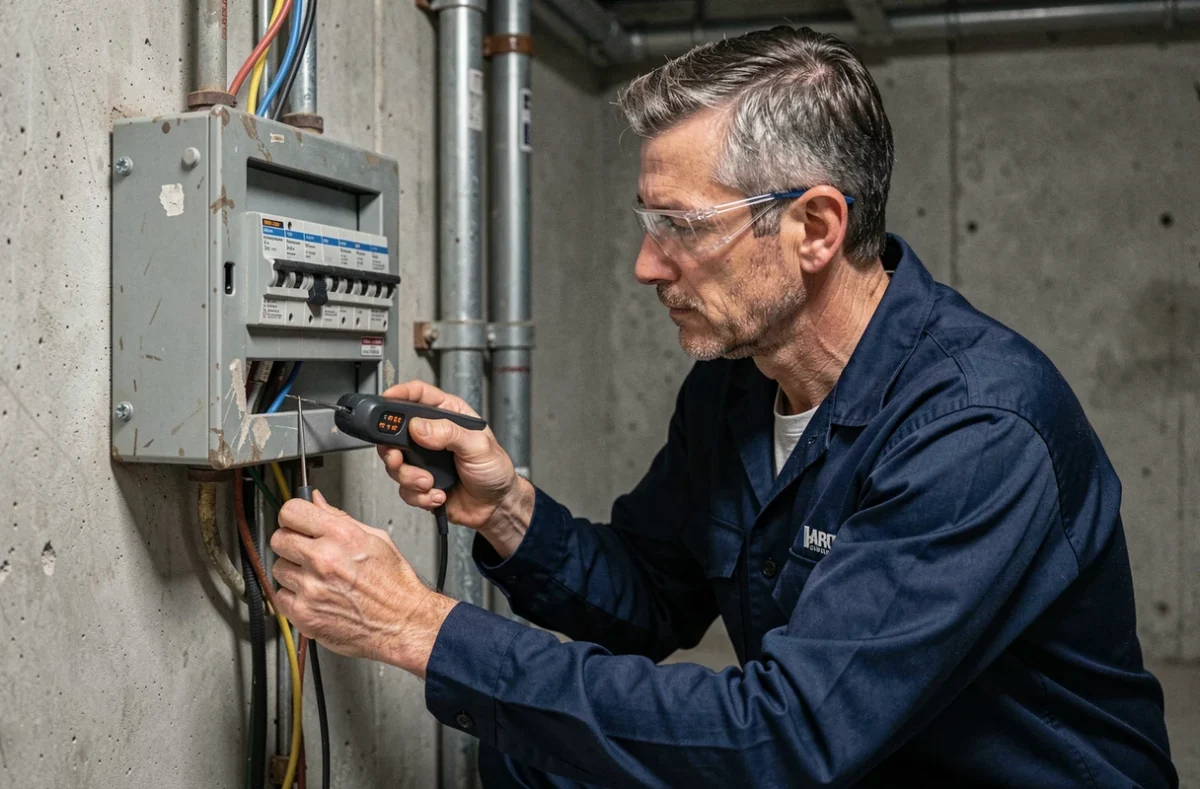

Inspection du tableau et de la barrette de terre
Ouvrez le capot du tableau. Repérez le bornier de terre, généralement une barrette métallique verte ou chromée. Chaque fil vert-jaune provenant des circuits doit y être raccordé, et un conducteur principal de terre doit descendre vers le regard de terre ou le piquet extérieur.
Si aucun bornier n’existe, ou si un seul conducteur vert-jaune flotte sans connexion, la maison n’est probablement pas reliée à la terre, quel que soit le type de prises installées.

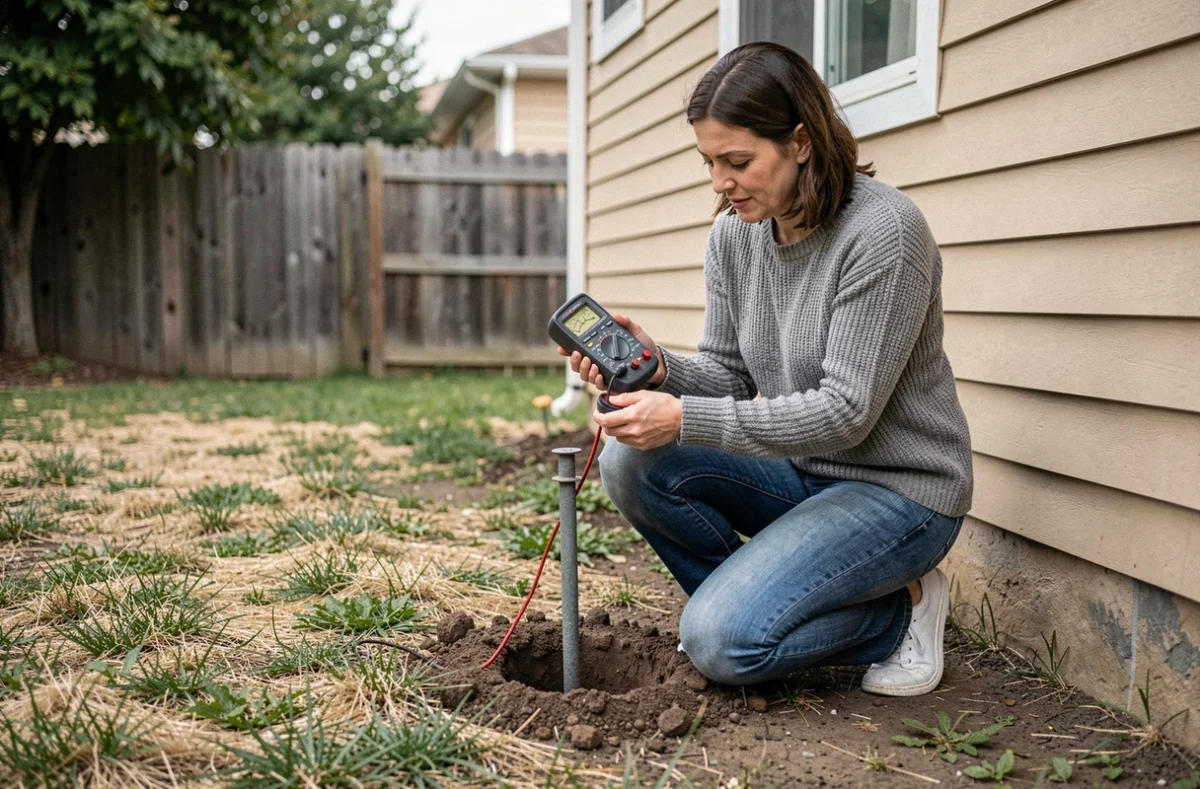

Le regard de terre extérieur
À l’extérieur, un regard (souvent un petit couvercle en béton ou PVC au pied d’un mur) permet d’accéder au point de connexion entre le conducteur principal de terre et l’électrode. L’absence de regard ne signifie pas l’absence de terre (une boucle en fond de fouille peut exister), mais elle complique toute vérification ultérieure.
Test de la prise de terre au multimètre : protocole et limites
Le multimètre est l’outil le plus accessible, mais il ne mesure pas la résistance réelle de l’électrode de terre. Il permet uniquement de vérifier deux choses : la présence d’une tension entre phase et terre, et la continuité du conducteur de protection.
- Réglez le multimètre sur la fonction tension alternative (V~). Placez une pointe sur le trou phase de la prise et l’autre sur la broche de terre. Une tension proche de celle mesurée entre phase et neutre indique qu’un conducteur relie bien la broche au réseau de terre, mais ne dit rien sur la qualité de l’électrode.
- Passez en mode continuité (symbole diode/buzzer). Mesurez entre la broche de terre de la prise et le bornier de terre du tableau. Un signal sonore ou une résistance très faible confirme que le fil vert-jaune est intact sur ce circuit.
- Répétez l’opération sur plusieurs prises, en priorité celles de la salle de bains et de la cuisine, où la liaison équipotentielle supplémentaire doit relier les canalisations métalliques au conducteur de protection.
Si le multimètre affiche une tension nulle entre phase et terre, ou si la continuité n’est pas établie, le circuit testé n’est pas relié à la terre. Un défaut sur une seule prise peut indiquer un fil déconnecté au niveau d’une boîte de dérivation, pas forcément une absence totale de terre dans la maison.
Pourquoi le test par ampoule ou détecteur de prise ne suffit pas
Brancher une ampoule entre phase et terre pour provoquer le déclenchement du différentiel est une méthode répandue sur les forums. Ce test ne qualifie pas la prise de terre. Il vérifie seulement que le dispositif différentiel réagit à un courant de fuite, sans mesurer la résistance de la boucle ni la continuité réelle du conducteur.

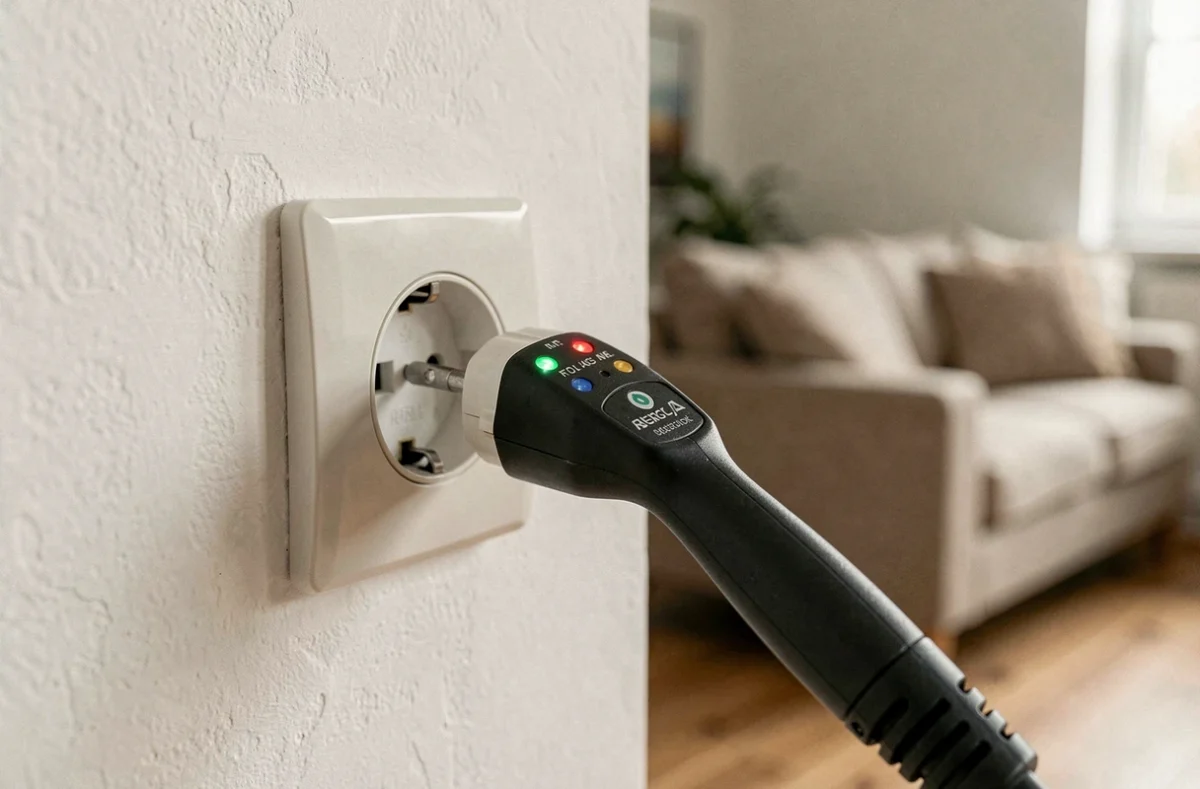

Les testeurs de prise à LED du commerce posent le même problème. Ils indiquent la présence apparente d’une terre, mais ne mesurent ni la résistance ni l’efficacité de la liaison équipotentielle. Un testeur peut afficher « terre OK » alors que la résistance de l’électrode dépasse largement le seuil acceptable.
Diagnostic électrique obligatoire et conformité de la mise à la terre
Lors de la vente d’un logement dont l’installation électrique a plus de quinze ans, un diagnostic électrique obligatoire est réalisé. Ce document identifie les anomalies présentant un risque pour la sécurité, y compris l’absence de mise à la terre.
Un point souvent mal compris : ce diagnostic ne certifie pas la conformité de l’installation à la norme NF C 15-100 en vigueur. Il signale les défauts graves, mais n’impose pas de remise aux normes immédiate. Acheter une maison avec un diagnostic mentionnant « absence de mise à la terre » n’interdit pas la vente, mais vous informe d’un risque que seul un électricien pourra corriger.
Ce que le diagnostic ne couvre pas
Le diagnostiqueur ne réalise pas de mesure de résistance de terre avec un telluromètre. Il se limite à une inspection visuelle et à des tests de fonctionnement des dispositifs différentiels. Pour connaître la valeur réelle de la résistance de votre électrode de terre, il faut mandater un électricien équipé d’un contrôleur de terre dédié.
La présence d’un interrupteur différentiel au tableau ne compense pas l’absence de terre. Le différentiel détecte les fuites de courant, mais sans électrode de terre fonctionnelle, le courant de défaut n’a pas de chemin préférentiel pour s’évacuer avant de traverser un corps humain. Les deux dispositifs fonctionnent en complémentarité, jamais en substitution.
